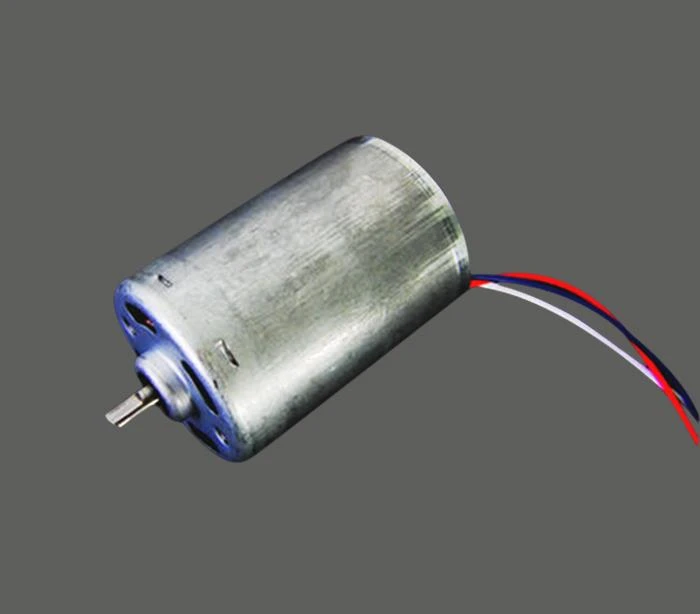

Принцип BLDCM
Электронная коммутация BLDCM осуществляется с помощью полупроводникового коммутационного устройства, которое должно заменить традиционный контактный коммутатор и щетку электронным коммутационным устройством. Он обладает преимуществами высокой надежности, отсутствия искр коммутации, низким механическим шумом и широко используется в высококачественной базе записи, видеомагнитофоне, электронных приборах и автоматическом оргтехнике.
BLDCM состоит из ротора с постоянными магнитами, многополюсного обмотки статора и датчика положения. В соответствии с изменением положения ротора датчик положения обменивает ток обмотки статора в определенном порядке (то есть, обнаруживая положение полюса ротора относительно обмотки статора, генерируя сигнал датчика положения в определенной позиции, управление схемой переключателя питания после обработки схемы преобразования сигналов и переключение тока обмотки в соответствии с определенным логическим соотношением). Рабочее напряжение обмотки статора обеспечивается электронной схемой переключателя, управляемой выходом датчика положения.
Существует три типа датчиков положения: магнитный датчик, фотоэлектрический датчик и электромагнитный датчик.
Для BLDCM с магнитным датчиком положения, магнитный датчик (такой как элемент Холла, магнитный диод, магниточувствительный диод, магниточувствительный транзистор, магниточувствительный резистор или специальная интегральная схема) установлен на сборке статора для обнаружения изменения магнитного поля, когда постоянный магнит и ротор вращаются.
