Понять принцип работы двигателя с расщепленными полюсами за три минуты
Двигатели с экранированными полюсами широко используются в бытовой технике, такой как фены, электровентиляторы, сливные насосы для стиральных машин, охлаждающие вентиляторы для микроволновых печей, пылесосы и т. д. Сегодня давайте рассмотрим принцип работы двигателей с экранированными полюсами.
(Примечание: эта статья требует определенных знаний в области электроники и электроприборов)
Прежде чем говорить о двигателях с расщепленными полюсами, у нас есть предварительное представление о двигателях. В сущности, все двигатели обусловлены электромагнитным воздействием, так что статор двигателя создает вращающееся магнитное поле, а на ротор двигателя действует сила ампера в магнитном поле. Вращательное движение. Нам нужно помнить две вещи: Двигатель состоит из статора и ротора, которые генерируют вращающееся магнитное поле.

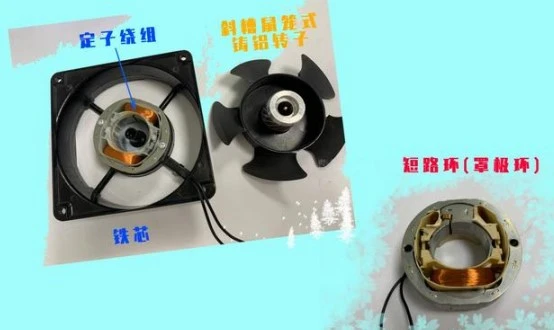

Двигатель с экранированными полюсами представляет собой однофазный асинхронный двигатель, то есть двигатель с однофазным входом переменного тока, а скорости вращения магнитного поля статора и магнитного поля ротора асинхронны. Взяв в качестве примера вентилятор переменного тока, его конструкция выглядит следующим образом:
При включении питания в токе обмотки статора создается магнитное поле, в железном сердечнике создается наведенное магнитное поле, а часть магнитного поля создается сразу при включении цепи. Из-за характеристик переменного тока величина и направление тока периодически меняются, поэтому эта часть производит изменение. Магнитное поле А, магнитное поле А заставляет ротор генерировать индукционный ток, поэтому на ротор действует сила Лоренца в магнитном поле. Однако индуцированный ток, генерируемый ротором, симметричен центральной линии магнитного поля (и осевой линии) как центру, поэтому, когда ротор неподвижен, индуцированный ток равен по величине и противоположен по направлению. вращать.
В это время кольцо короткого замыкания играет ключевую роль. Кольцо короткого замыкания индуцирует магнитное поле B, которое вызывает гистерезис изменения магнитного поля A. После проектирования разность фаз магнитного поля B и A близка к 90 градусам, так что литой алюминиевый ротор с короткозамкнутым ротором соответствует двум сторонам ротора. Полученная сила Лоренца неуравновешена, что приводит к начальному действию вращения, и из-за периодических изменений величины и направления переменного тока, как указано выше, ротор всегда находится в состоянии неуравновешенного крутящего момента и продолжает вращаться. В состоянии равновесия силы Ленца ротор будет продолжать вращаться.
Иногда электрический вентилятор не вращается, нам просто нужно повернуть лопасть вентилятора, электрический вентилятор может работать нормально, теперь вы знаете причину?
(Знания о вращающихся магнитных полях будут обновлены в следующих статьях, пожалуйста, обратите внимание: Брат Э сказал об электронах)
Применение и техническое обслуживание двигателя с экранированными полюсами
В нашей повседневной жизни охлаждающие вентиляторы холодильников и сушилок для белья, сливные насосы и электрические вентиляторы стиральных машин обычно представляют собой двигатели с расщепленными полюсами. Если двигатель поврежден, когда параметры двигателя отсутствуют, нам нужно установить только два. Когда питание переменного тока подключено к клемме, повреждение можно оценить в зависимости от того, работает ли двигатель.
Когда электрический прибор время от времени не работает, мы должны обратить внимание на то, не работает ли охлаждающий вентилятор, в результате чего ключевые части нагреваются и производят защитное действие. Повреждение некоторых ключевых частей обычно требует ремонта ядра всей системы, а вентилятор охлаждения на бытовой технике обычно можно сделать в течение 30 юаней, поэтому, как только мы обнаружим, что двигатель неисправен, мы должны вовремя заменить его. Не теряйте большое из-за малого.
Способ нарушить состояние баланса, один из них - это двигатель с экранированными полюсами, описанный в этой статье, который представляет собой разность фаз, вызванную кольцом короткого замыкания (также известным как кольцо с экранированными полюсами), а другой - разность фаз. вызванный запуском конденсатора, то есть запуск конденсатора Тип однофазного асинхронного двигателя, конденсатор широко используется в стиральных машинах, сушилках, вытяжках и других электроприборах, и мы объясним это позже.
